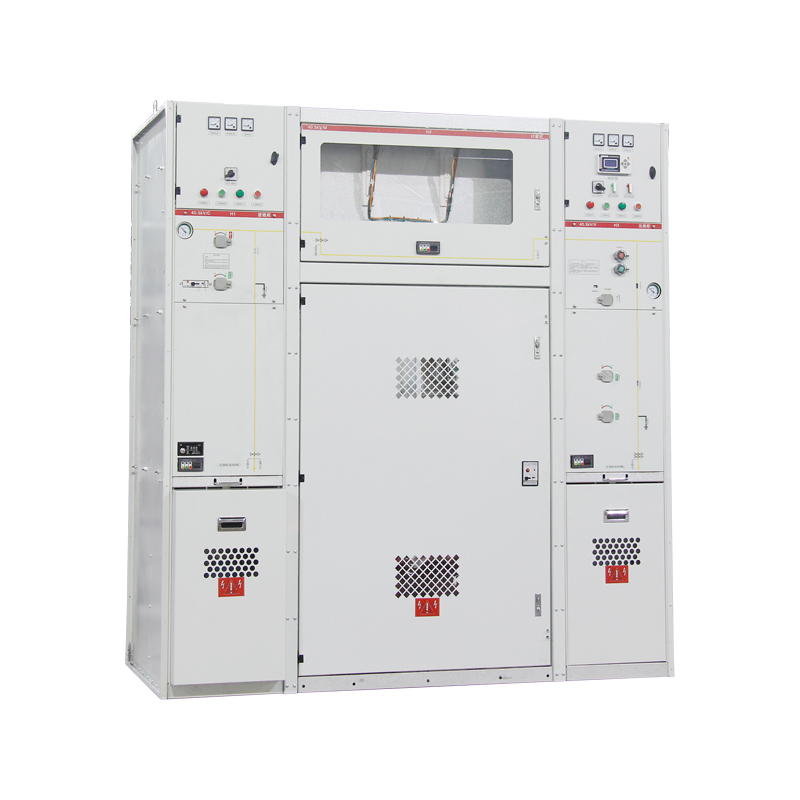

XGN-40.5 金属环网开关装备
概述
XGN-40.5金属环网开关装备（以下简称充气柜)适用于三项交流50Hz，额定电压40.5kV的配电系统中。作分合负荷电流、过载电流、关合短路之用,也可开断空载变压器、一定距离倾轧线路、电缆线路和电容器组等容性负载，在电力系统中起电能的分派、控制和；ぷ饔。XGN-40.5接纳全密封结构，所有一次带电体均密封在不锈钢板焊接的气室内，防护品级达IP67？伤秤κ蠖嘌挝，诸如洪水、重污染等种种慝劣情形条件，运行清静、可靠性高的多回路环网开关装备。普遍应用于工业园区、街道、机场、栖身小区、繁华商业中心等，是配网自动化的理想装备；褂糜诮舸招拖涫奖涞缯尽⒌缗Ψ种洹⒖账⒎缌Ψ⒌缯尽⒌靥胨淼赖。
XGN-40.5有多个？，可凭证用户要求举行差别的组合，提供多种组合方法，顺应绝大大都需要环网单位的场合.在统一个SF 气室中，最多可以设置4个？。当？榱杓4个单位，可接纳扩展母线将开关柜毗连起来。
型号寄义
产品主要特点
◆全密封全绝缘设计:XGN-40.5所有带电部位均密封在一个由304不锈钢板焊接而成的箱体内，箱体内充有事情压力为1.4bar的SF。气体，防护品级为IP67？勺爸迷谑蟆⒎鄢疚廴敬蟮牡厍，特殊适合矿山、箱式变电站和任何由于空气污染易引发外貌闪络的场合。产品装置了切合DIN47636标准套管,通过全绝缘、全密封带屏障的电缆讨论与电缆毗连。
◆高可靠性和人身清静:所有带电部分密封在SF。气室中;气室具有可靠的泄压通道，通过了20kA/0.5s的内部故障燃弧试验;负荷开关和接地开关为三工位开关，简化了相互间的联锁。电缆室盖板与负荷开关之间具有可靠的机械联锁,有用避免误入带电距离。
◆免维护与长的寿命周期:产品的设计使用寿命周期为30年，在产品寿命周期内，主开关均无需举行维护。产品的年漏气率≤0.1%.
◆结构紧凑:除了空气绝缘的计量柜及PT柜外，所有的？槎贾挥500mm宽.所有单位的电缆联接套管对地高度一致,利便了现场施工。
◆XGN-40.5可设置智能控制装置（可选),提供有用的；ぁ⒁？睾图嗖庀低,并支持配电系统的自动化。
◆XGN-40.5对变压器提供了两种；し椒:负荷开关熔断器组合电器和具有继电；さ亩下菲。负荷开关熔断器组合电器用于160OkVA及以下变压器，而具有继电器的断路器可用于种种容量的变压器；。
◆情形；:XGN-40.5的开发不但从产品自己，更包括从生产历程到开关的终身运行的环保。所有质料均选取有利于环保的质料，接纳零走漏的清洁工艺，产品终身密封，产品寿命周期竣事后90%~95%的质料是可以接纳的。
主要手艺参数
| 名称 | C-单位 | F-单位 | V-单位 | ||||
| 负荷开关 | 接地开关 | 负荷开关一熔断器组合电器 | 下口接地开关 | 真空断路器 | 接地开关/隔脱离关 | ||
| 额定电压 | KV | 36/40.5 | 35/40.5 | 36/40.5 | 36/40.5 | 36/40.5 | 36/40.5 |
| 工频耐压 | KV | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 |
| 隔离断口 | KV | 80/110 |
|
80/110 |
|
|
80/110 |
| 雷电攻击耐受电压 | KV | 170/185 | 170/185 | 170/185 | 170/185 | 170/185 | 170/185 |
| 隔离断口 | KV | 195/215 |
|
195/215 |
|
|
195/215 |
| 额定电流 | A | 630/630(注） |
|
200/2002 |
|
630/630 |
|
| 开断能力: | |||||||
| 有功负荷 | A | 630/6330 |
|
200/200 |
|
|
|
| 闭环电流开断 | A | 630/630 |
|
200/200 |
|
|
|
| 空载电缆充电 | A | 20/21 |
|
20/21 |
|
50(C1) |
|
| 接地故障 | A | 60/63 |
|
60/63 |
|
|
|
| 接地故障电缆充电 | A | 35/36 |
|
35/36 |
|
|
|
| 转移电流 | A |
|
|
840/750 |
|
|
|
| 短路开断电流 | KA |
|
|
20(预期） |
|
20/20(E1，S1) |
|
| 关合能力 | KA | 50/50(50次) | 50/50(50次） | 50(预期） | 2.5/2.5(5次) | 50/50 | s0/50 |
| 品级(电寿命） |
|
E3/E2 | E2/E2 | 小 | E2/E2 | E2/E2 | E2/E2 |
| 3s短时耐受电流 | KA | 20/20 | 20/20 | 受限于高压熔丝 |
|
20/20 | 20/20 |
| 内部电弧分类IAC AFL.1s | KA | 20/20 |
|
20/20 |
|
20/20 |
|
(注）取决于熔丝的额定电流值
XGN-40.5系列凭证公布的GB标准:GB3804-2004、GB16926-1997、GB3906-2006、GB1984-2003举行测试。
