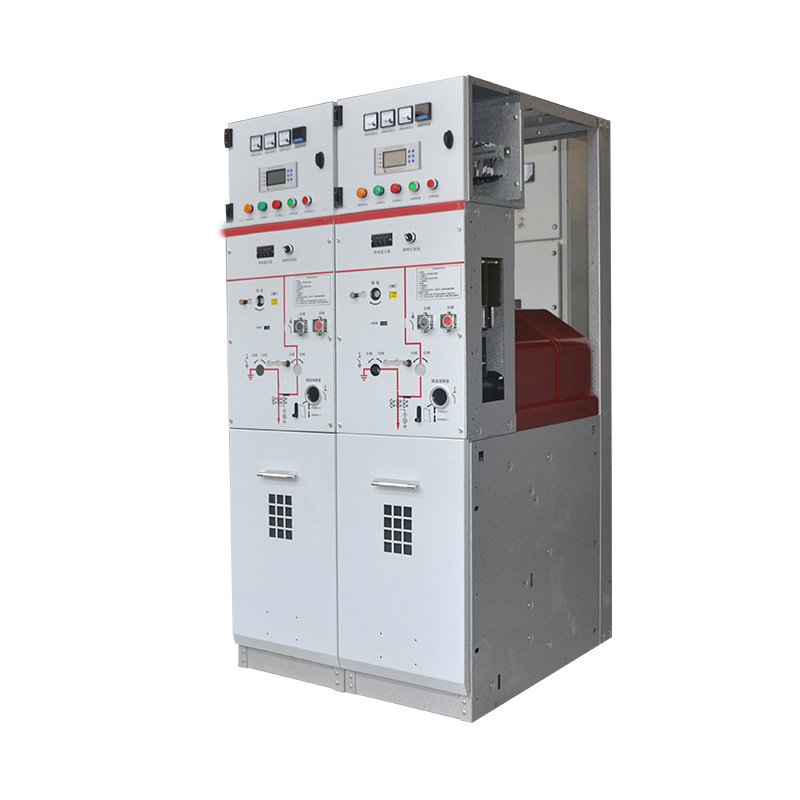

DR-GTXGN-12图体绝缘环网开关装备(简称固体柜)是本公司自行研发的新一代环保型复合绝缘环网柜。是一种全密封的供电单位,所有带电部件及开关全密封在一个环氧塑脂壳体内,壳体内无SF。气体。整个开关装置不受外部情形影响,确保运行可靠性和人身清静性,并且实现了免维护。
固体绝缘环网柜有三种开关组成,即V单位(断路器单位),C单位(负荷开关单位),F单位(组合电器单位),每个单位可以单独使用也可以自由扩展,其结构分为智能控制仪表室、操作机构和一次部分,仪表室可配微机;ぃ刂破),一次部分接纳APG自动凝胶工艺,将隔脱离关和灭弧室完全固封在环氧树脂中,并有专用讨论和母线相连。灭弧室接纳专用的铜铬触头质料,R型纵磁场触头,以及完全一次封排工艺,该灭弧室开断短路电流能力及稳固性,电寿命,温升以及绝缘水平都较之前的灭弧室(铜铝触头质料,杯状纵磁场触头结构,以及不完全一次封排工艺)有了显着提高。操念头构接纳与开关配合一体的弹操机构,即隔脱离关和主开关弹操机构为一整体,可利便实现互锁,并且机构零件少,镌汰了不须要的传动环节,可靠性高,并可凭证用户需要实现电动操作。
圄体绝缘全关闭开关装备:是接纳囫体绝缘质料为主绝缘介质及导电毗连、隔脱离关、接地开关、主母线、分支母线等主导电回路简单或组合后用圄体绝缘介质包覆封装为一个或几个具有一定功效、可再次组合或扩展的具备全绝缘、全密封性能的?。
环网单位适用于12kV、5OHz的三相交流配电系统,用于环网供电或终渊供电;吠ノ豢勺爸迷诠た笃笠怠⒆≌∏⒀!⒐暗鹊呐涞缦低,也可装入紧凑式型箱式变电站中,用于配电变压器的控制和;。以是户内、户外型环网单位均可实现配电自动化。
◆隔离刀可视断口
柜前有显着的隔离断口可视窗口,可审查隔离合位、隔离分位、接地合位,三个事情位置,利便现场事情职员磨练确定隔离刀位置,很是清静。
◆泄压设计
内部燃弧压力阀:当产品内部泛起燃弧时,会从该压力释放阀释放压力,燃弧排至电缆沟,以免误伤操作职员。
◆绿色环保
接纳环保性子料设计,不使用SFg气体作为灭弧介质及绝缘,对情形没有污染,一次回路接纳最少的接点设计,确保运行时代低能耗。
名称 | 单位 | 参数 | |
额定电压 | KV | 12 | |
额定电流 | A | 630 | |
额定短时耐受电流(4s) | KA | 25 | |
额定峰值耐受电流 | KA | 5o | |
颧定短路关合电流(峰值) | KA | 5o | |
额定有功负载开断电流 | A | 630 | |
额定闭环开断电流 | A | 630 | |
额定电缰充电开断电流 | A | 10 | |
组合电器额定开断转移电流 | A | 370o | |
1min工频耐受电压 | 相间相对地真空断口 | KV | 42 |
隔离断口 | KV | 48 | |
雷电攻击耐受电压 | 相间相对地真空断口 | KV | 75 |
隔离断口 | KV | 85 | |
机械寿命 | 断路器 | 次 | 10000 |
隔离刀、接地刀 | 次 | 3000 | |
防护品级 |
|
IP4x | |
外壳防护品级 |
|
IP4X | |
局部放电 | pc | ≤20(1.2ur下丈量) |
