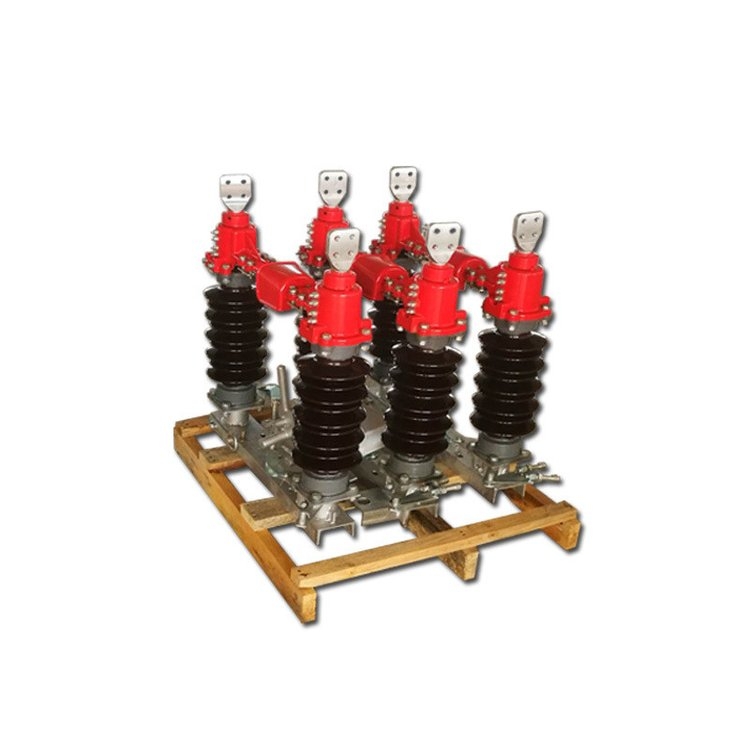

GW9-12G 630户外高压隔脱离关
概述
本产品为三相线路系统单相使用，结构简朴、经济、使用利便。
本产品为单断口笔直翻开式结构，单极隔脱离关支柱绝缘子装置在各自底架上，主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成。接纳闸刀式结构分合闸抵达切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调理弹簧的高度可以获得开关闸刀所需要的接触压力？胤趾险⑹庇镁倒嘲舨僮骰共糠，闸刀有自锁装置。
行动原理
隔脱离关分适时用绝缘钩棒操作，绝缘钩棒扣住隔脱离关锁钩，拉动锁钩向分闸偏向，解开自锁装置后发动与之相连的导电板旋转实现分闸行动，合闸时由绝缘钩棒顶住隔脱离关锁钩发动转轴旋转，使之相连的导电板转动至合闸位置，此时自锁装置将隔脱离关锁定在合闸位置。
本型隔脱离关可装置于支柱、墙壁、天花板、横架或金属架上，也可以立装、斜装，但装置位置应使触刀翻开时趋向下方。
主要手艺参数
|
项目 |
单位 |
参数 |
|||||
|
额定电压 |
kV |
10 |
15 |
||||
|
最高事情电压 |
kV |
12 |
17.5 |
||||
|
额定绝缘水平 |
1min工频耐受电压（有用值） |
对地 |
kV |
42 |
55 |
||
|
断口 |
kV |
48 |
65 |
||||
|
雷电攻击耐受电压（峰值） |
对地 |
kV |
75 |
105 |
|||
|
断口 |
kV |
85 |
120 |
||||
|
额定频率 |
Hz |
50 |
|||||
|
额定电流 |
A |
200 |
400 |
630 |
1250 |
||
|
4秒额定短时耐受电流 |
kA |
6.3 |
12.5 |
20 |
31.5 |
||
|
额定峰值耐受电流 |
kA |
16 |
31.5 |
50 |
80 |
||
|
爬电距离 |
mm |
300 |
380 |
||||
|
机械寿命 |
次 |
2000 |
2000 |
||||
形状及装置尺寸(mm)
