概 述

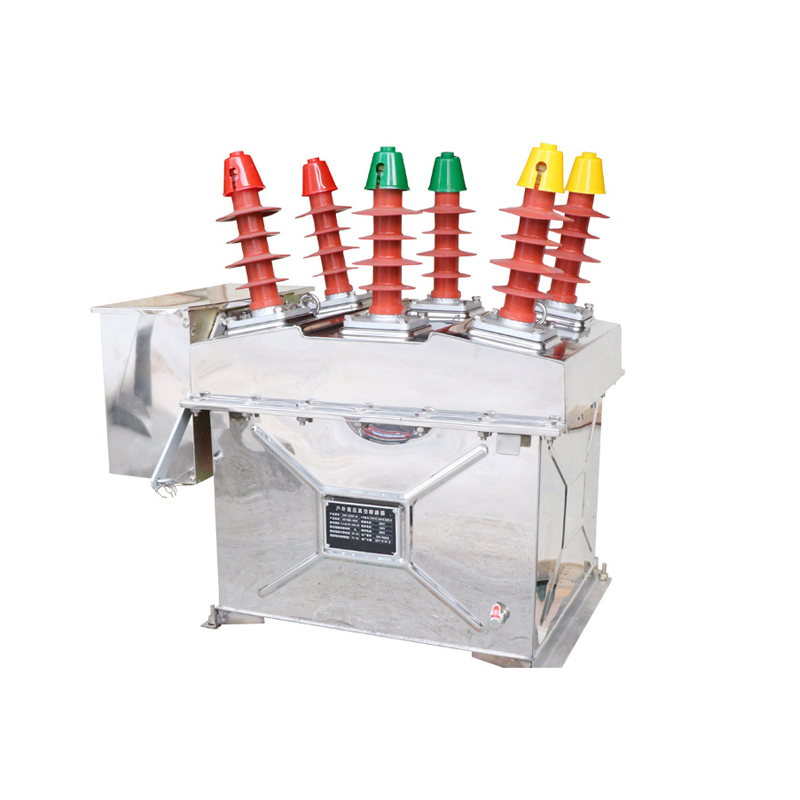

ZW8-12系列户外高压真空断路器为额定电压12kV,三相交流50Hz的户外高压开关装备,主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式.三相真空亚弧式置于金属箱内,使用SMC绝缘质料相间绝缘及对地绝缘,性能可靠,绝缘强度高。
ZW8-12是由断路路与隔脱离关组合而成的,称为组合断路器,可作为分段开关使用。本系列产品的操作机构CT23型弹撗储能操念头构,分为电动和手动两种。
使用情形条件
1、周围空气温度:上限+4O℃,下限-30℃;
2、海拔:≤1000m;
3、风压:不凌驾700Pa(相当于风速34m/S);
4、振幅:无经常性的强烈震惊;
5、腌臜品级:Ⅲ级;
型号寄义
主要手艺参数
序号 |
名称 |
单位 |
数据 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定电流 |
A |
630 |
|
3 |
工频干耐压(lmin) |
kV |
42 |
|
4 |
雷电攻击耐压(峰值) |
75 |
||
5 |
额定短路开断电流 |
kA |
16、20、25 |
|
6 |
额定短路关合电流 |
40、50、63 |
||
7 |
额定峰值耐受电流 |
kA |
40、50、63 |
|
8 |
4s短时耐受电流 |
16、20、25 |
||
9 |
额定操作顺序 |
分-0.3s-合分-180s-合分 |
||
10 |
额定短路电流开断次数 |
次 |
30 |
|
1l |
机械寿命 |
10000 |
||
储能电机额定电压 |
V |
DC或AC220 |
||
12 |
额定操作电压配专用弹簧操作机构 |
分闸线圈 |
||
合闸线圈 |
||||
13 |
过流脱扣器额定电流 |
A |
5 |
|
14 |
新闻触头允许磨损厚度 |
mm |
3 |
|
15 |
触头开距 |
mm |
11±1 |
|
16 |
超行程(触头弹簧压缩长度) |
mm |
3 |
|
17 |
三极合、分闸差别期性 |
ms |
≤2 |
|
18 |
触头合闸弹跳时间 |
ms |
≤2 |
|
19 |
平均分闸速率 |
m/s |
1.0±0.2 |
|
20 |
平均合闸速率 |
m/s |
0.7±0.15 |
|
21 |
分闸时间 |
最高操作电压下 |
s |
0.015-0.05 |
最低操作电压下 |
s |
0.03-0.06 |
||
22 |
合闸时间 |
s |
0.025-0.05 |
|
23 |
主回路电阻 |
μΩ |
≤120(带G≤200) |
形状及装置尺寸
