ZW7-40

概述

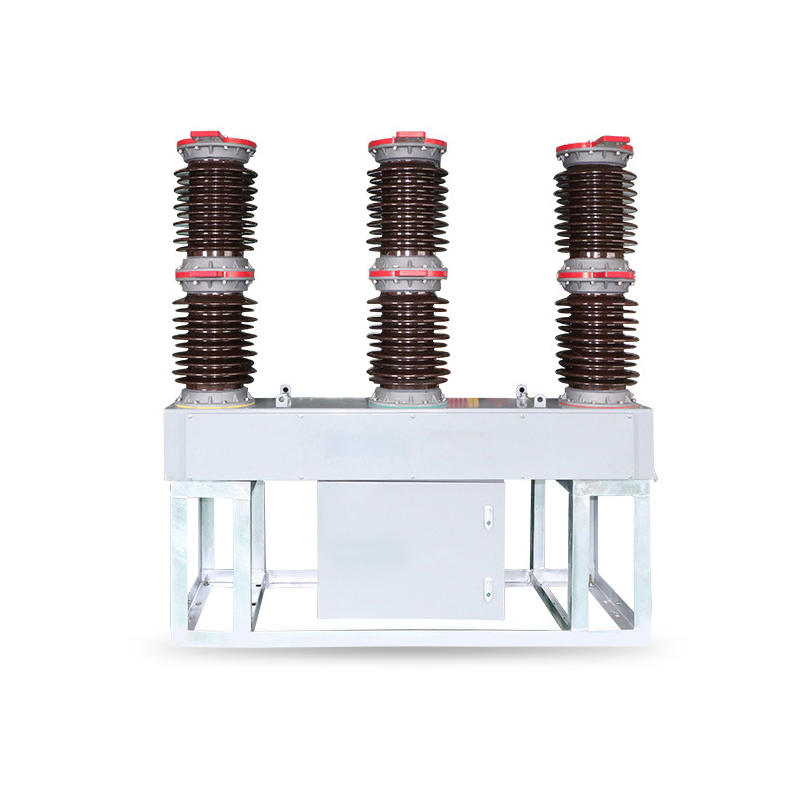

  ZW7-40.5型户外高压真空断路用于交流50Hz、额定电压为40.5kV的三相电力系统,作为分断、关合负荷电流、过载电流及短路电流之用。


型号寄义


emc易倍·(中国)体育官方网站-EMCSPORTS


使用情形条件


◆空气温度:上限+40℃,下限-30℃ ;

◆海拔高度:≤2000m(若需增高海拔,则额定绝缘水平响应提高) ;

◆风压:不凌驾700Pa(相当于风速34m/s) ;

◆地动烈度:8度 ;

◆腌臜品级:Ⅲ级 ;

◆最大日温度差:不凌驾25℃。


主要功效


接纳真空弧,开断能力强,电寿命长,机械寿命10000次 ;

结构简朴,兔维护,不磨练周期长 ;

绝缘性能好,防亏秽能力强 ;

可配弹簧或电磁操念头构,机械性能可靠,可频仍操作:无火灾和爆炸隐患 ;

内装电流互感器,盘算精度达0.2级,可实现三相互动 ; ;

内附凝露控制器,能坚持断路器在一定的温度、湿度下可靠运行。


主要手艺参数


项目

单位

参数

额定电压

kV

40.5

额定绝缘水平

工频耐授电压

干式

kV

95

湿式

kV

80

雷电攻击耐压(峰值)

kV

185

额定电流

A

1250、1600、2000

额定短路开断电流

kA

20、25、31.5

额定操作顺序

分-0.3s合 分-180s合分

额定短路电流开断次数

12

额定短路关合电流(峰值)

kA

50、63、80

额定峰值耐受电流

kA

50、63、80

额定短时耐受电流

kA

20、25、31.5

额定短断路一连电流

s

4

平均分闸速率

m/s

1.5±0.2

平均合闸速率

m/s

0.7±0.2

触头合闸弹跳时间

s

≤2

三相合(分)闸同期性时差

s

≤2

合闸时间

s

≤150

分闸时间

s

≤60

机械寿命

10000

额定操作电压及辅助回路额定电压

V

DC220、110、24

额定操作电压及辅助回路额定电压

V

AC220、110、24

每相回路直流电阻(不含互感器)

μΩ

≤100

新闻触头允许磨损厚度

mm

3

重量

kg

800


形状及装置尺寸(mm)
