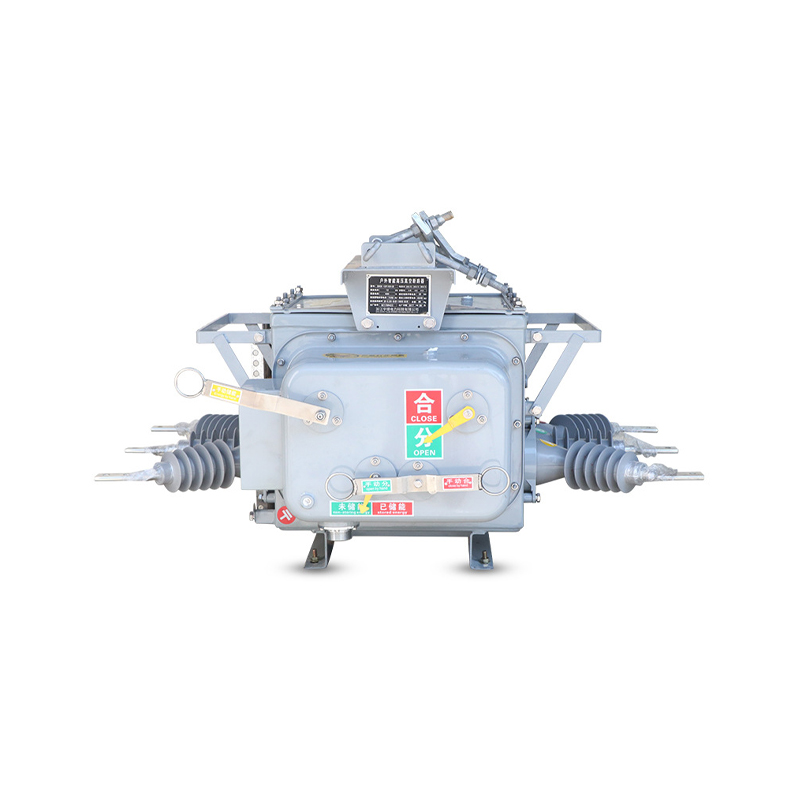

ZW20-12FG户外高压智能真空断路器

概述


  ZW20-12FG户外高压智能真空断路器为额定电压12kV、三相交流50Hz的户外高压开关装备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。

  适用于变电站、工矿企业及城乡配电网作;ず涂刂 ,特殊适用于操作频仍的场合和城网自动化配电网络。本产品与控制器配套 ,能知足配电自动化系统要求 ,并能可靠而有用地完成古板的重合器功效。它接纳成熟的箱式密封结构 ,内部充以SF6气体 ,具有优异的密封性能 ,使之不受外界情形影响 ,是一种免维护产品。其弹簧操念头构接纳直动链条主传动和多级脱扣系统 ,行动可靠性高 ,是柱上断路器的佳品。


型号寄义


emc易倍·(中国)体育官方网站-EMCSPORTS


情形条件


◆海拔高度不凌驾3000m;

◆周围空气温度:-40℃~+40℃;日温差:日温转变25℃;

◆风速不大于35m/s;

◆无易燃、爆炸危险、强烈化学侵蚀物(如种种酸、碱或浓烟等)各强烈振动的场合。


主要手艺参数

断路器主要手艺参数

项目

单位

参数

额定电压

kV

12

额定频率

Hz

50

额定电流

A

630、1000、1250

额定短路开断电流

kA

20、25

额定峰值耐受电流(峰值)

kA

50、63

额定短时耐受电流(4s)

kA

20、25

额定短路关合电流(峰值)

kA

50、63

机械寿命

10000

额定电流开断次数

10000

额定短路武断电流武断次数

30

工频耐压(1min):相间、对地/断口

kV

42/48

雷电攻击耐受电压(峰值)相间、对地/断口

kV

75/85

二次回路1min工频耐压

kV

2

净重

kg

140(带隔离≤170)


断路器的主要机械参数

项目

单位

参数

触头开距

mm

9±0.5

触头超行程

mm

3±0.5

分闸速率

m/s

1.2±0.2

合闸速率

m/s

0.6±0.2

触头合闸弹跳时间

ms

≤2

相间中心距离

mm

135±1.5

外部带电空气绝缘距离

mm

240±2

外部爬电比距

cm/kV

3.8

三相分闸差别期性

ms

≤2

各相导电回路电阻

μΩ

≤150(带隔离≤200)

合闸时间

ms

≤45

分闸时间

ms

≤45

隔离断口开距

mm

≥190

触刀刚合位置偏斜

mm

≤2

手动分合闸操作力矩

N.m

≤150

储能电念头额定功率

W

≯40

储能电念头额定电压

V

AC220

额定合闸操作电压

V

AC220

最高/最低合闸操作电压

V

AC264/143

额定分闸操作电压

V

AC220

最高/最低分闸操作电压

V

AC264/143

最高/最低电念头电压

V

AC242/187

SF6气体额定压力(表压)

MPa

"0”


形状及装置尺寸(mm)
